Das Hauptfenster¶

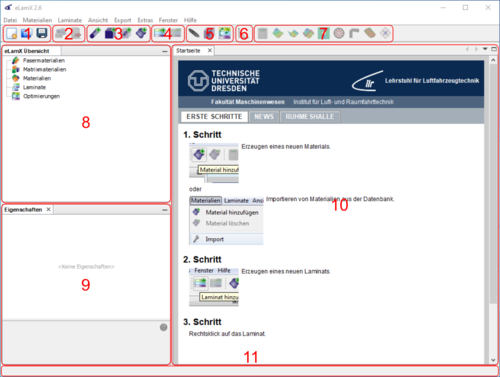

Aufbau¶

1 - Dateimanagement¶

Die Dateimanagementoptionen umfassen die Erstellung eines neuen, die Öffnung eines existierenden und das Speichern eines erstellten Projektes. Die Projekte werden als Dateien mit der Endung ".elamx" an einem beliebigen Ort auf dem Nutzer-PC gespeichert. In der Datei werden ausschließlich alle Eingabegrößen aber keine Ergebnisse abgespeichert. Ergebnisse können separat exportiert werden. Bei den eLamX-Dateien handelt es sich um XML-Dateien, welche bei Bedarf mit einem beliebigen Text- bzw. XML-Editor bearbeitet werden können. Zur Ausführung von Berechnungen ist eine Speicherung des Projektes nicht notwendig.

- Neues Projekt
- Projekt öffnen
- Projekt speichern

2 - Export¶

Mit diesen Funkionen ist es möglich, die mit eLamX² erzeugten Daten oder Bilder zu exportieren. So können sämtliche Diagramme und 3D-Ansichten als PNG-Datei gespeichert und die Zahlenwerte der Diagramme als Textdatei herausgeschrieben werden. Auf diese Weise können die Daten für andere Programm oder Schriftstücke weiter verwenden werden.

- Bildschirmfoto
- Rohdatenexport

3 - Materialmenagement¶

Über diese Button können neue Materialien angelegt oder gelöscht werden. Diese Materialien sind anschließend für die Definition von Laminatschichten notwendig.

- Material hinzufügen
- Material löschen

4 - Laminatmanagement¶

Über diese Button können neue Laminate angelegt oder gelöscht werden.

- Laminat hinzufügen
- Laminat löschen

5 - Auswahl der Module¶

In der Menüleiste können für das erstellte Laminat die gewünschten Module angewählt werden. Diese werden durch Symbole repräsentiert. Von links nach rechts handelt es sich dabei um

- Modul Berechnung,
- Modul Stabilität,
- Modul Deformation,
- Modul Eigenfrequenzanalyse,
- Modul Versagenskriterien.

Je nach Modulart wird durch Betätigung des entsprechenden Buttons ein neuer Unterpunkt im Laminat hinzugefügt (z.B. Berechnung) oder es öffnet sich ein neuen Fenster (z.B. Versagenskriterien).

6 - Projektexplorer¶

In diesem Unterfenster werden alle erstellten Materialien und Laminate aufgelistet.

7 - Eigenschaftsfenster¶

Wenn im Projektexplorer oder in einem anderen Unterfenster ein Element z.B. ein Material ausgewählt wird, werden in diesem Fenster alle Eingabegrößen, die für dieses Element definiert sind angezeigt und lassen sich editieren.

8 - Editorbereich¶

In diesem Bereich des Hauptfensters werden alle weiteren Unterfenster angezeigt, wie zum Beispiel der Laminateditor.
