Modul zur Berechnung der Spannung um Löcher

Allgemein

Aufbau

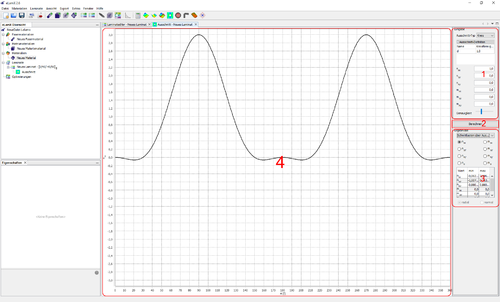

Berechnung der Spannung um Löcher.png

1 - Eingabegrößen

In diesem Bereich werden die Ausschnitte näher definiert, d. h., von den jeweiligen Ausschnitt-Typen (Kreis, Ellipse, Rechteck oder Quadrat) werden die Maße angegeben.

2 - Button Berechnen

Die Bestätigung des Buttons Berechnen bewirkt, dass die Ergebnisse dargestellt werden.

3 - Ergebnisausgabe

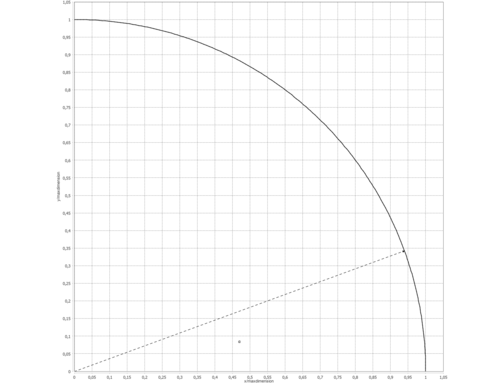

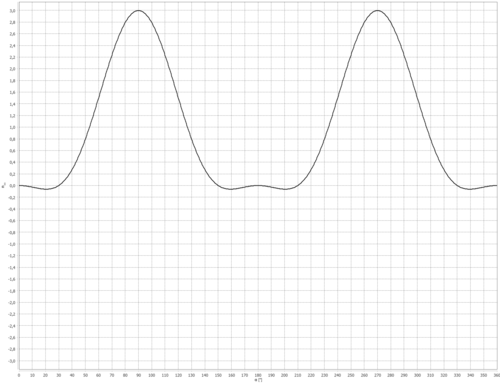

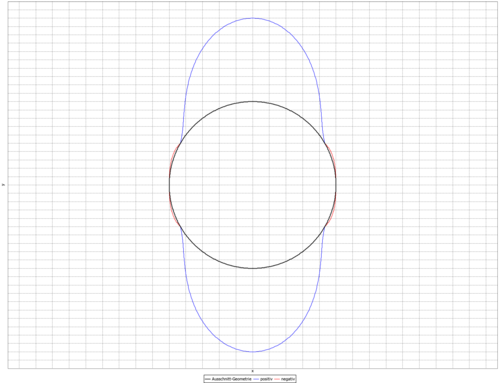

An dieser Stelle werden die maximalen und die minimalen Werte angezeigt. Des Weiteren kann man die Schnittlast über Ausschnitt-Winkel, Ausschnitt-Geometrie oder eine genaue Ausschnitt-Geometrie bestimmen.



genaue Ausschnitt-G1.PNG

4 - grafische Ergebnisausgabe

In diesem Bereich werden die Werte in einem Diagramm veranschaulicht.
