Modul zur 3D-Darstellung von Versagenskriterien im Spannungsraum

Allgemein

In diesem Modul lassen sich die Versagenskörper für verschiedenste Versagenskriterien und Festigkeiten darstellen. Es können mehrere Versagenskörper gleichzeitig dargestellt werden [1].

Bei den zurzeit implementierten Festigkeitskriterien handelt es sich um:

  • Puck-Kriterium [2] (basiert auf [3] mit Vereinfachung bezüglich Faserbruch und einem Abschwächungsfaktor bei Interaktion von Spannungen in Faserrichtung und außerhalb der Faserrichtung)
  • ZTL-Kriterium [4], [5],
  • Hashin-Kriterium [6],
  • FMC (Cuntze-Kriterium) [7], ehemals [8],
  • Tsai-Wu-Pauschalkriterium [9],
  • maximales Spannungskriterium,
  • Sun-Kriterium [10],
  • Rotem-Kriterium [11],
  • Edge-Kriterium [12],
  • Mayes-Kriterium [13].

Aufbau


1 - Kriterienauswahl

Für die Festigkeit von Faserverbundschichten unter multiaxialer Belastung gibt es verschiedenste Versagenskriterien. Diese beruhen zumeist auf empirischen oder semi-empirischen Modellen, welche auf der Auswertung uniaxialer Zug- und Druckversuchen basieren. Dabei wird die Verbundschicht als homogene Schicht angesehen. In diesem Fenster erfolgt die Auswahl der darzustellenden Kriterien in Form von den aus ihnen resultierenden Versagenskörpern.

2 - Parameter

Zusätzlich lassen sich die Festigkeiten der Verbundschicht, sowie zusätzliche Parameter, welche zur Berechnung benötigt werden, festgelegen. Standardmäßig sind für die zusätzlichen Parameter sinnvolle Werte eingetragen. Diese können jedoch jederzeit durch eigene Werte ersetzt werden.

Neben den eigentlichen Festigkeiten gibt es für einige Versagenskriterien zusätzliche Parameter. Diese können unter "Zusätzliche Eigenschaften" eingegeben werden.

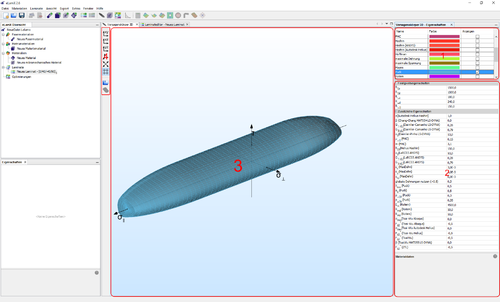

3 - Grafische Ausgabe der Versagenskörper

In diesem Fenster erfolgt eine dreidimensionale Darstellung der resultierenden Versagenskörper der verschiedenen Kriterien. Diese können mit Hilfe der gedrückten Maustasten in jede Position verschoben, gedreht und gezoomt werden.

- Drehen

- Zoomen

- Verschieben

4 - Ansichtsoptionen

Über diese Buttons kann die Ansicht der Versagenskörper bearbeitet werden. So ist es mittels der oberen drei Buttons möglich die drei Ebenen des dreidimensionalen Spannungsraums anzuzeigen. Zusätzlich sind eine isometrische Darstellung und eine Anpassung der Versagenskörper an die vorhandene Fenstergröße möglich. Als zusätzliche Option lassen sich die Versagenskörper mit oder ohne Vernetzung darstellen.

- Blick auf die x-y-Ebene
- Blick auf die x-z-Ebene
- Blick auf die y-z-Ebene
- Isometrische Darstellung
- Anpassung an Fenstergröße
- Darstellung des Netzes ein- und ausschalten
